BLD3擺線減速機廠家直銷
艾普森減速機公司專業生產BLD/XLD立式擺線針輪減速機，BWD/XWD擺線針輪減速機，JZQ減速機，ZLYJ減速機，WP/RV/WH渦輪減速機，CWS渦輪減速機，R/K/F/S系列斜齒輪減速電機等十幾個系列上百個品種的減速機，
艾普森系列優質擺線針輪減速機配件產品質量在同行業名列前位，產品銷往全國各地，是國內有關糧食機械、煤炭電力、紡織印染、食品機械、化工機械、建筑機械、塑料擠出機械；輸送機械、水泥、環保、印刷、起重、礦山、冶金、建筑、等行業單位重點配套廠；同時產品遠銷東亞，歐美各國。

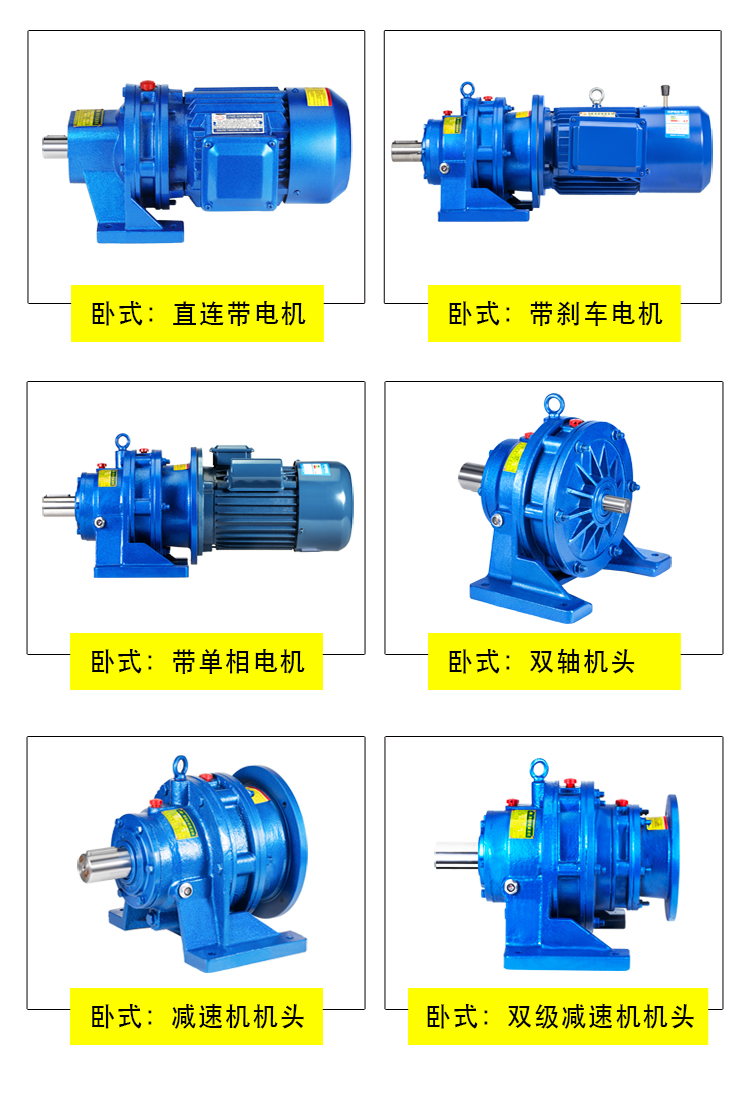

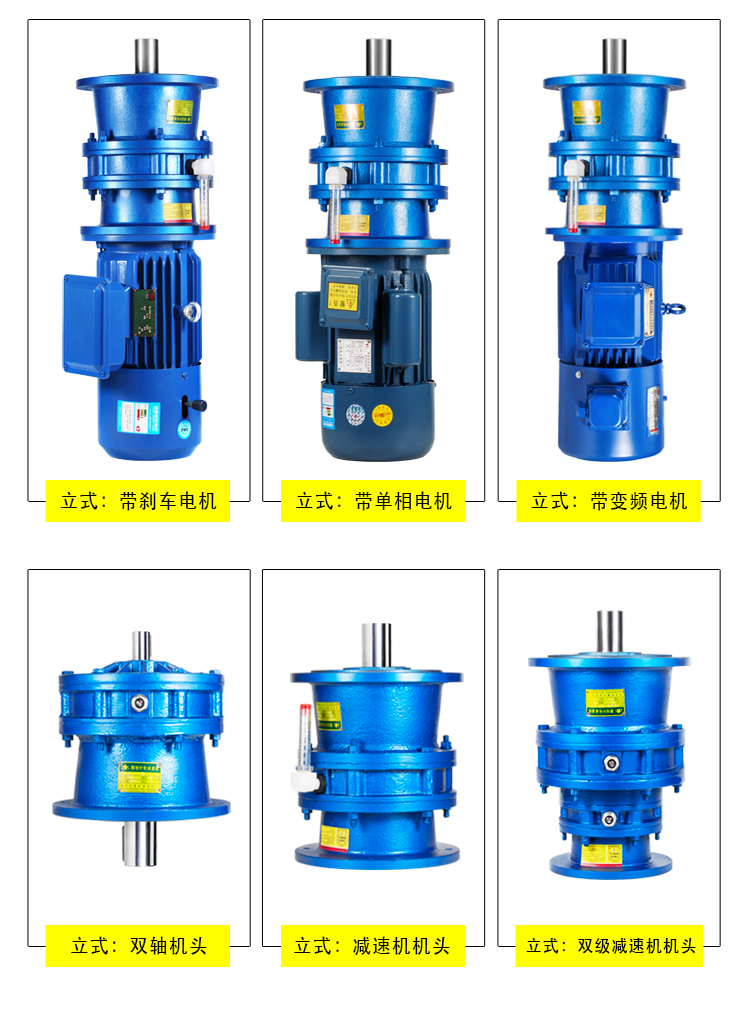

1、B系列擺線針輪減速機
BW腳板式臥裝雙軸型擺線針輪減速機
BL法蘭式立裝雙軸型擺線針輪減速機
BWY腳板式臥裝專用電動機直聯型擺線針輪減速機
BLY法蘭式立裝專用電動機直聯型擺線針輪減速機
BWD腳板式臥裝普通電動機直聯型擺線針輪減速機
BLD法蘭式立裝普通電動機直聯型擺線針輪減速機
BWED雙級腳板式臥裝普通電動機直聯型擺線針輪減速機
BLED雙級法蘭式立裝專用電動機直聯型擺線針輪減速機
2、X系列行星擺線針輪減速機
XW腳板式臥裝雙軸型擺線針輪減速機
XL法蘭式立裝雙軸型擺線針輪減速機
XWY腳板式臥裝專用電動機直聯型擺線針輪減速機
XLY法蘭式立裝專用電動機直聯型擺線針輪減速機
XWD腳板式臥裝普通電動機直聯型擺線針輪減速機
XLD法蘭式立裝普通電動機直聯型擺線針輪減速機
XWED雙級腳板式臥裝普通電動機直聯型擺線針輪減速機
XLED雙級法蘭式立裝普通電動機直聯型擺線針輪減速機
注:艾普森擺線針輪減速機根據用戶要求,匹配不同功率的電機，0.04kw-75kw不等。輸出扭矩可達70N.M-20000N.M，如需更低的輸出轉速，可采用雙級擺線減速機甚至三級相組合的形式實現?？膳洳煌愋偷碾姍C(jī)(普通電機、單相電機、防爆電機、變頻電機、制動電機等)。擺線針輪減速機廣泛應用于食品糧食機械、印刷包裝機械、環保機械、輸送設備、化工設備、冶金礦山設備、鋼鐵電力設備等；
擺線針輪減速機配件具體型號及特殊配置請您來電咨詢。
一 擺線針輪減速機型號對照表
|
減速機標準 |
一級 |
||||||||||||||||
|
JB/T2982-94A |
X1 |
X2 |
X3 |
X4 |
X5 |
X6 |
X7 |
X8 |
X9 |
X10 |
X11 |
X12 |
|||||
|
JB/T2982-94B |
B09 |
B0 |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
B7 |
B8 |
B9 |
||||||
|
JB/T2982-81 |
|
B12 |
B15 |
B18 |
B22 |
B27 |
B33 |
B39 |
B45 |
B55 |
B65 |
||||||
|
減速機標準 |
二級 |
||||||||||||||||
|
JB/T2982-94A |
X32 |
X42 |
X53 |
X63 |
X64 |
X74 |
X84 |
X85 |
X96 |
X106 |
X118 |
X128 |
|||||
|
JB/T2982-94B |
B10 |
B20 |
B31 |
B41 |
B42 |
B52 |
B53 |
B63 |
B74 |
B85 |
B95 |
||||||
|
JB/T2982-81 |
|
B1821 |
B2215 |
B2715 |
B2718 |
B3318 |
B3322 |
B3922 |
B4527 |
B5533 |
B6533 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：不同標準相應機型號，性能指標基本相同，外形、安裝和連接尺寸略有不同。用戶盡量選用JB/T2982-94A、B標準。
表二 ：機座型號
|
一級 |
二級 |
三級 |
|
09 |
10（1號和0號串聯） |
2009（2號和0號和09號串聯） |
|
0 |
20（2號和0號串聯） |
310（3號和1號和0號串聯） |
|
1 |
31（3號和1號串聯） |
420（4號和2號和0號串聯） |
|
2 |
41（4號和1號串聯） |
531（5號和3號和1號串聯） |
|
3 |
42（4號和2號串聯） |
631（6號和3號和1號串聯） |
|
4 |
52（5號和2號串聯） |
742（7號和4號和2號串聯） |
|
5 |
53（5號和3號串聯） |
852（8號和5號和2號串聯） |
|
6 |
63（6號和3號串聯） |
953（9號和5號和3號串聯） |
|
7 |
74（7號和4號串聯） |
|
|
8 |
84（8號和4號串聯） |
|
|
9 |
85（8號和5號串聯） |
|
|
|
95（9號和5號串聯） |
|
注：按結構型式分為：臥式、立式；按驅動器聯接方式分為：雙軸型、電機接盤型、電機直聯型
表三：傳動比
|
一級 |
二級 |
三級 |
|
|
7 |
99（9×11) |
1505(35×43) |
三級機型均可按照一級傳動比的比數任意組合3個速比相乘即可 |
|
9 |
121(11×11) |
1849(43×43) |
|
|
11 |
187(11×17) |
2065(35×59) |
|
|
17 |
289(17×17) |
2537(43×59) |
|
|
23 |
391(17×23) |
3481(59×59) |
|
|
29 |
493(17×29) |
4189(59×59) |
|
|
35 |
595(17×35) |
5133(59×87) |
|
|
43 |
731(17×43) |
7569(87×87) |
|
|
59 |
841(29×29) |
|
|
|
71 |
1003(17×59) |
|
|
|
87 |
1225(35×35) |
|
|
注：凡一級機型具有的傳動比，二級、三級機型均可按照一級傳動比的比數任意組合即可，
如需其他傳動比可與本公司技術部聯系技術垂詢：18961182785
表四：輸入功率
|
輸入功率一只適用于直聯型電機（KW） |
|||||||||||||||||
|
4級 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3.0 |
4.0 |
5.5 |
7.5 |
11 |
15 |
|
|
|
|
6級 |
|
|
|
|
|
|
|
|
|
|
|
|
|
18.5 |
22 |
30 |
45 |
表五：減速機工作情況系數K
|
原動機種類 工作條件 工況系列 載荷性質 |
I 穩定 |
II 中等沖擊 |
III 大的沖擊 |
|
|
|
斷續工作3小時/日 |
0.8 |
1.0 |
1.35 |
|
電動機 |
8~10小時/日 |
1.0 |
1.2 |
1.5 |
|
|
24小時/日 |
1.2 |
1.35 |
1.6 |
說明 1、最大瞬時載荷或起動載荷不超過額定載荷的1600/,
2、原動機為多缸發動機時，數據表中的工作條件與載荷性質可選取K=1.0～1.7
3、原動機為單缸發動機時，數據表中昀工作條件與載荷性質可選取K二1 2～1 8
表六：減速機用途和載荷性質分類參表
|
用途 |
載荷分類 |
用途 |
載荷分類 |
|||
|
攪拌器 |
純液體 |
I |
*塑料擠出機 |
薄膜 |
I |
|
|
液體各和固體 |
II |
棒材 |
||||
|
|
液體（密度可變） |
管材 |
||||
|
鼓風樓 |
離心式 |
I |
吹塑機 |
II |
||
|
葉片式 |
卷?yè)P(yáng)機 （絞車） |
重型的 |
III |
|||
|
葉輸式 |
II |
中型的 |
II |
|||
|
壓力機 壓縮機 |
離心式 |
I |
輥道 |
III |
||
|
葉輸式 |
II |
破碎機（礦石） |
||||
|
往復式（多缸） |
錘式粉碎機 |
|||||
|
往復式（單缸） |
III |
混凝土攪拌機 |
II |
|||
|
運輸機（載荷穩定） 運輸機（重載荷非均勻送料） |
板式 |
I |
石油工業 |
石蠟壓縮機 |
||
|
皮帶式 |
結晶品冷凍器 |
|||||
|
門式 |
橡膠與塑料工業 |
*破膠機 |
III |
|||
|
鏈?zhǔn)?/span> |
*混煉機 |
|||||
|
螺旋式 |
*精煉機 |
II |
||||
|
板式 |
II |
橡膠壓延機 |
||||
|
皮帶式 |
織布機 |
II |
||||
|
門式 |
紡機工業 |
梳棉（毛麻）機 |
||||
|
|
鏈?zhǔn)?/span> |
|
|
扎布機 |
||
|
往復式 |
洗滌機 |
|||||
|
|
螺旋式 |
紡紗機 |
||||
|
|
震動式 |
III |
|
|
||
|
|
|
|
|
|
|
|
說明：OI穩定載荷 II中等載荷 III大的沖擊載荷 @+按每日24小時工作選取
各大系列型號對照表
將一如既往地為新老客戶提供更加便捷和優質的服務。
如您在使用過程中遇到任何問題或困難，敬請隨時電話咨詢：
